Neden STAR-CCM+?

STAR-CCM+, yalnızca bir CFD yazılımı değil; uçtan uca, entegre bir çok-fizikli simülasyon platformudur. Ön işlemden çözüme, post-process’ten otomasyona kadar tüm simülasyon zincirini tek bir ortamda sunarak mühendislik süreçlerinde hız, doğruluk ve tekrarlanabilirlik sağlar.

Entegre Çok-Fizikli Çözüm Altyapısı

STAR-CCM+, aşağıdaki fizik disiplinlerini aynı çözüm ortamında ve eş zamanlı olarak modelleyebilir:

• Tek ve çok fazlı akışlar (VOF, Eulerian, Lagrangian)
• Isı transferi (iletim, taşınım, radyasyon)
• Türbülans modelleri (RANS, LES, DES, Hybrid)
• Kimyasal reaksiyonlar ve yanma
• Parçacık ve damlacık taşınımı
• Elektromanyetik ve akışkan etkileşimi
• Akışkan-katı etkileşimi (FSI)

Bu yapı, farklı yazılımlar arasında veri transferi ihtiyacını ortadan kaldırır ve modelleme hatalarını minimize eder.

STAR-CCM+, yalnızca bir CFD yazılımı değil; uçtan uca, entegre bir çok-fizikli simülasyon platformudur. Ön işlemden çözüme, post-process’ten otomasyona kadar tüm simülasyon zincirini tek bir ortamda sunarak mühendislik süreçlerinde hız, doğruluk ve tekrarlanabilirlik sağlar.

Entegre Çok-Fizikli Çözüm Altyapısı

STAR-CCM+, aşağıdaki fizik disiplinlerini aynı çözüm ortamında ve eş zamanlı olarak modelleyebilir:

• Tek ve çok fazlı akışlar (VOF, Eulerian, Lagrangian)
• Isı transferi (iletim, taşınım, radyasyon)
• Türbülans modelleri (RANS, LES, DES, Hybrid)
• Kimyasal reaksiyonlar ve yanma
• Parçacık ve damlacık taşınımı
• Elektromanyetik ve akışkan etkileşimi
• Akışkan-katı etkileşimi (FSI)

Bu yapı, farklı yazılımlar arasında veri transferi ihtiyacını ortadan kaldırır ve modelleme hatalarını minimize eder.

Yüksek Performanslı Çözücüler (Solver Technology)

• Paralel ve ölçeklenebilir solver mimarisi
• HPC ve cluster ortamlarıyla tam uyumluluk
• Büyük hücre sayılarında yüksek çözüm verimliliği
• Kararlı ve hızlı yakınsama sağlayan gelişmiş numerik şemalar

Milyonlarca hücre içeren endüstriyel problemlerde dahi güvenilir sonuçlar elde edilir.

Parametrik Çalışmalar ve Otomasyon

STAR-CCM+, Java tabanlı scripting altyapısı sayesinde ileri seviye otomasyon kabiliyetleri sunar:

• Parametrik geometri ve sınır koşulu tanımlamaları
• Design of Experiments (DoE) çalışmaları
• Optimizasyon ve varyasyon analizleri
• Otomatik post-process ve raporlama

Bu özellikler, tekrarlayan analizleri minimum kullanıcı müdahalesiyle yönetmeyi mümkün kılar.

Gelişmiş Post-Process ve Görselleştirme

• Gerçek zamanlı 3D görselleştirme
• Akış çizgileri, vektörler, izo-yüzeyler ve konturlar
• Yüksek kaliteli teknik ve fotogerçekçi render çıktıları
• Küçük boyutlu Viewer dosyaları ile kolay paylaşım

Analiz sonuçları yalnızca sayısal değil, karar vericiler için anlaşılır ve sunulabilir hale gelir.

Dijital Ürün Geliştirme Süreçleriyle Uyum

STAR-CCM+, dijital ikiz ve sanal prototipleme yaklaşımlarını destekler:

• CAD ile güçlü ve doğrudan entegrasyon
• Simülasyon şablonları ile standart analiz akışları
• Kurumsal mühendislik süreçlerine uyum
• Ürün yaşam döngüsü (PLM) ile entegre kullanım

Bu sayede simülasyon, Ar-Ge’nin yanında değil merkezinde konumlanır.

Endüstri Tarafından Kanıtlanmış Güvenilirlik

STAR-CCM+, otomotiv, havacılık, savunma, enerji ve beyaz eşya sektörlerinde dünya genelinde:

• OEM ve Tier-1 firmalar tarafından aktif olarak kullanılır
• Deneysel verilerle doğrulanmış fizik modelleri sunar
• Sertifikasyon ve regülasyon süreçlerinde referans alınır

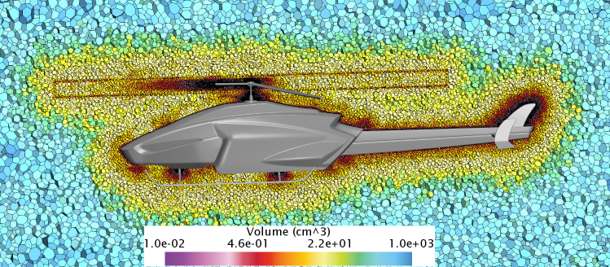

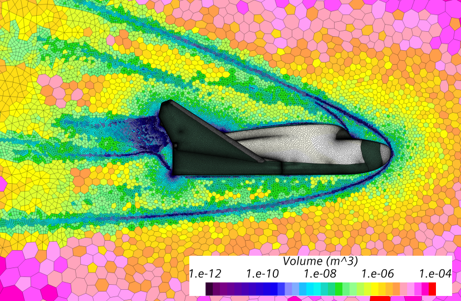

Geometri düzenleme ve temizleme

“CFD çözüm kalitesi, mesh oluşturulmadan önce belirlenir.”

Star-CCM+’ın ön işlemci mimarisi, CFD sürecinin en kritik ve hatanın en fazla oluşabildiği aşamada kontrollü ve tekrarlanabilir hale getirir.

Yazılım; CAD içe aktarma, geometri onarımı, yüzey tanıma ve hacim oluşturma adımlarını tek veri modeli üzerinde yönetir. Birden fazla yazılım zincirlerinde görülen veri kayıpları ve topoloji hataları ortadan kalkar.

Surface Wrapper ve Polyhedral mesh ile birlikte, karmaşık geometrilerde bile sızdırmaz, çözüm-uyumlu hacimlerin otomatik olarak oluşturulmasını sağlar. Yerel mesh iyileştirmeleri; boundary layer, curvature ve proximity tabanlı kriterlerle fizik-odaklı olarak tanımlanır.

Parametrik yapı sayesinde; CAD değişiklikleri, mesh ve fizik tanımlarını bozmadan doğrudan çözüme yansıtılır. Bu yaklaşım özellikle tasarım iterasyonları ve optimizasyon çalışmalarında ciddi zaman kazancı sağlar.

Sonuç olarak Star-CCM+ ön işlemcisi, kullanıcıya yalnızca bir mesh aracı değil; doğruluğu, stabiliteyi ve mühendislik güvenilirliğini garanti eden entegre bir CFD altyapısı sunar.

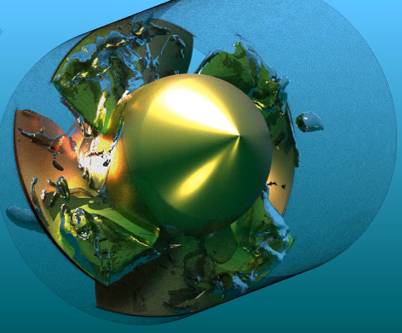

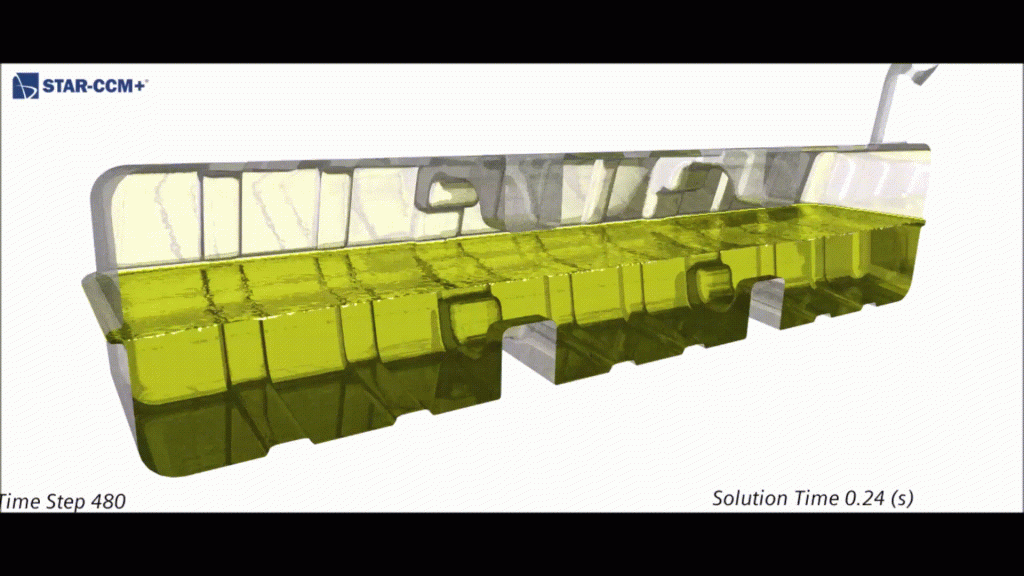

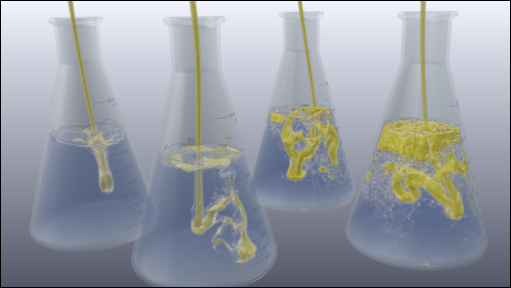

Multifaz Akış

Free surface ve multiphase analizler, birden fazla fazın aynı çözüm alanı içerisinde etkileştiği karmaşık akış problemlerinin doğru şekilde modellenmesini sağlar. Simcenter STAR-CCM+’ta sıvı–gaz veya sıvı–sıvı etkileşimleri, serbest yüzey hareketi, dalga oluşumu, dolum ve taşma gibi fiziksel olaylar gelişmiş faz modelleri ile yüksek doğrulukla çözülebilir. Arayüz takibi ve faz geçişleri, zamanla değişen akış koşullarına uyumlu olarak hesaplanırken, yüzey gerilimi ve yerçekimi gibi etkiler de çözüme doğrudan dâhil edilir. Bu sayede gerçek çalışma koşullarına yakın, güvenilir ve öngörülebilir simülasyon sonuçları elde edilir.

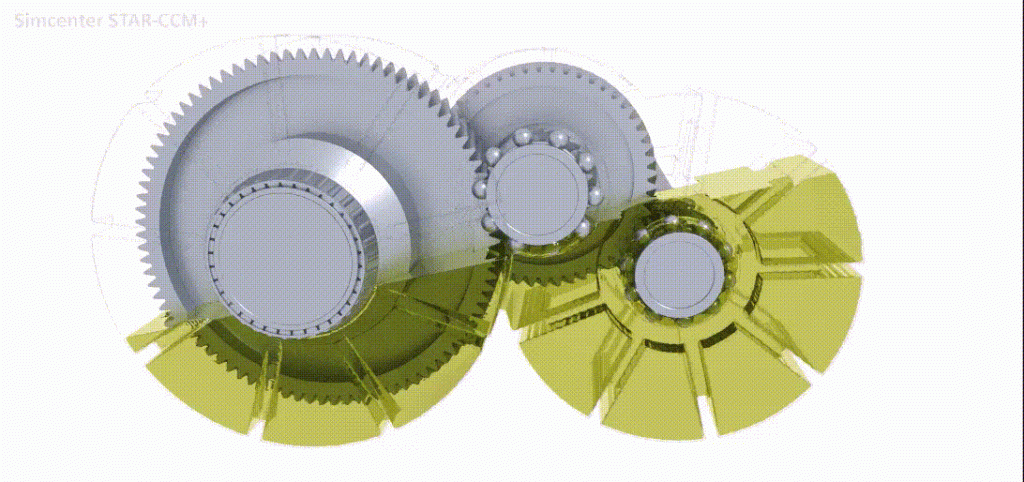

Hareketli parça analizleri

Hareketli parça analizleri, dönen, salınan veya doğrusal hareket eden bileşenlerin akış alanı ile etkileşiminin gerçekçi şekilde modellenmesini sağlar. Simcenter STAR-CCM+’ta bu tür problemler, Overset Mesh (Chimera) yaklaşımı ile yüksek esneklik ve kararlılık sunacak şekilde çözülebilir. Overset mesh yönteminde, hareketli parçalar bağımsız bir mesh yapısı üzerinde tanımlanır ve bu mesh, ana arka plan ağı ile ara yüzler üzerinden sayısal olarak bağlanır. Böylece karmaşık hareketler, büyük yer değiştirmeler veya birden fazla hareketli bileşen, yeniden mesh gerektirmeden ve çözüm kalitesi korunarak analiz edilebilir. Bu yaklaşım, özellikle rotor–stator etkileşimleri, araç aerodinamiği ve mekanik sistemlerde zamana bağlı akış problemleri için güçlü ve güvenilir bir çözüm sunar.

1️⃣ Rigid Body Motion (Katı Cisim Hareketi)

Parçanın şekli bozulmadan, tanımlanan hız veya hareket yasasına göre tüm ağ yapısıyla birlikte hareket ettiği yöntemdir. Büyük yer değiştirmeler gerektirmeyen, basit doğrusal veya dönel hareketlerde kullanılır.

2️⃣ Deforming / Morphing Mesh (Deforme Olan Mesh)

Hareketli parçaya bağlı olarak mesh hücrelerinin şeklinin zamanla deforme olduğu yaklaşımdır. Küçük–orta ölçekli hareketlerde, mesh kalitesi korunabildiği sürece oldukça etkilidir. Supap hareketleri veya esnek sınırlar için tercih edilir.

3️⃣ Sliding Mesh / Rotating Mesh (Kayan – Döner Mesh)

Dönen ve sabit bölgelerin birbirine göre kayarak bağlandığı yöntemdir. Özellikle turbomakine, fan ve pompa analizlerinde rotor–stator etkileşimlerinin zamana bağlı olarak çözülmesini sağlar.

4️⃣ Multiple Reference Frame (MRF)

Zamana bağlı çözüm yerine, dönen bölgelerin referans çerçevesi değiştirilerek yarı-kararlı (steady-state) analiz yapılmasını sağlar. Sliding mesh’e göre daha düşük hesaplama maliyetlidir ve ön tasarım aşamalarında sıkça kullanılır.

5️⃣ Six Degrees of Freedom (6-DOF)

Parçanın akışkan kuvvetleri altında serbestçe hareket edebildiği, öteleme ve dönmenin birlikte çözüldüğü ileri seviye bir yaklaşımdır. Gemi hareketleri, serbest cisimler ve aerodinamik stabilite problemlerinde kullanılır.

6️⃣ Dynamic Mesh + Local Remeshing

Mesh deformasyonunun yetersiz kaldığı bölgelerde, yerel olarak yeniden mesh oluşturularak çözüm kalitesinin korunmasını sağlar. Büyük deformasyonların olduğu problemler için destekleyici bir yöntemdir.

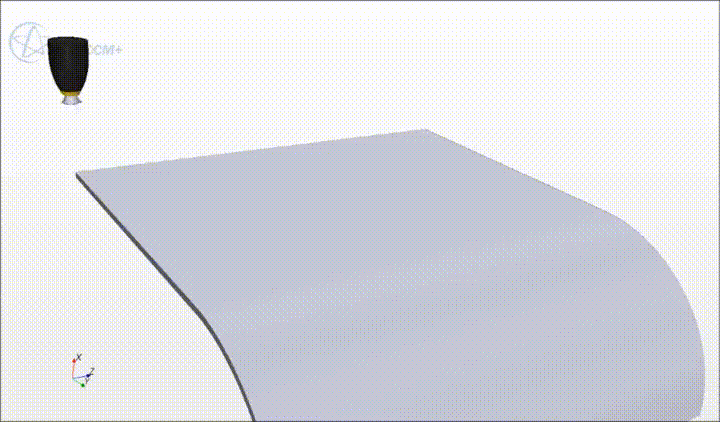

DEM

DEM (Discrete Element Method) analizleri, katı parçacıkların birbirleriyle ve çevre yüzeylerle olan etkileşimlerinin detaylı olarak modellenmesini sağlar. Simcenter STAR-CCM+’ta DEM yaklaşımı ile parçacıkların çarpışmaları, sürtünme, yuvarlanma ve yapışma gibi temas davranışları gerçekçi fizik modelleriyle çözülebilir. Yoğun parçacık akışları, paketlenme davranışı, aşınma ve malzeme taşınımı gibi süreçler zamana bağlı olarak analiz edilirken, CFD–DEM eşleştirmesi sayesinde akışkan–parçacık etkileşimleri de aynı çözüm ortamında değerlendirilebilir. Bu kapsamlı analizler, endüstriyel proseslerde performansın artırılması, ekipman tasarımının iyileştirilmesi ve işletme problemlerinin önceden öngörülmesi açısından önemli avantajlar sunar.Kara Taşımacılığı – Arazi Araçları – Biçerdöverler, Kazıcı Traktör, Tarım amaçlı ekipmanlar, Çim biçme, Tarım ürünleri taşıma burguları, huniler, paketleme ekipmanları, ayırıcılar, tohum ekme makineleri, gübre serpme makineleri, Büyük Depolama Silosu stabilite tahmini

Madencilik Endüstrisi – Madencilik Ekipmanları – Oluklar, Konveyörler, Kırıcılar, Bant temizleyiciler, elekler

İnşaat Endüstrisi – İnşaat malzemesi üretimi ve taşınması, klinker/çimento üretimi, karıştırma cihazları

Petrol ve Gaz Endüstrisi – Borularda katı madde birikimi, kaya delme, denizaltı ekipmanlarının kumla etkileşimi, Boru erozyonu, Akışkan yatakta katalizör parçacıklarının akışı (rafinerilerin bir parçası), Filtrasyon, Bulamaç akışı

Kimyasal İşleme Endüstrisi – Kimyasal tesis ekipmanlarında katı maddelerin işlenmesi ve taşınması, Karıştırma, Kaplama, Ayrıştırma, Kurutma, Katı madde işleme bileşenlerinin taşınması

Yaşam Bilimleri – Tabletleme, Kaplama, Toz işleme

Denizcilik Endüstrisi – Buz kırıcılar, Buz/kaya darbelerine dayanıklı pervaneler

Enerji – Türbinler ve Pompalar katılar ve bulamaçlar

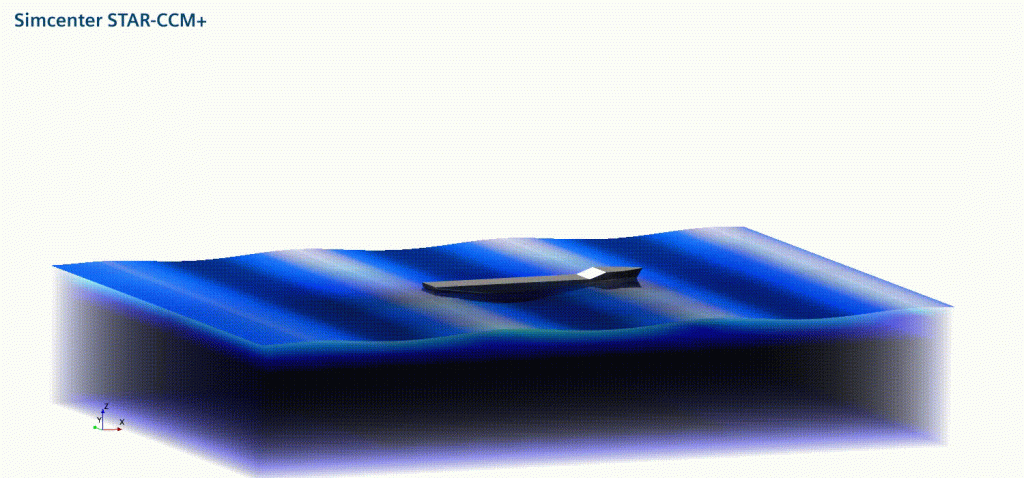

Denizcilik Analileri

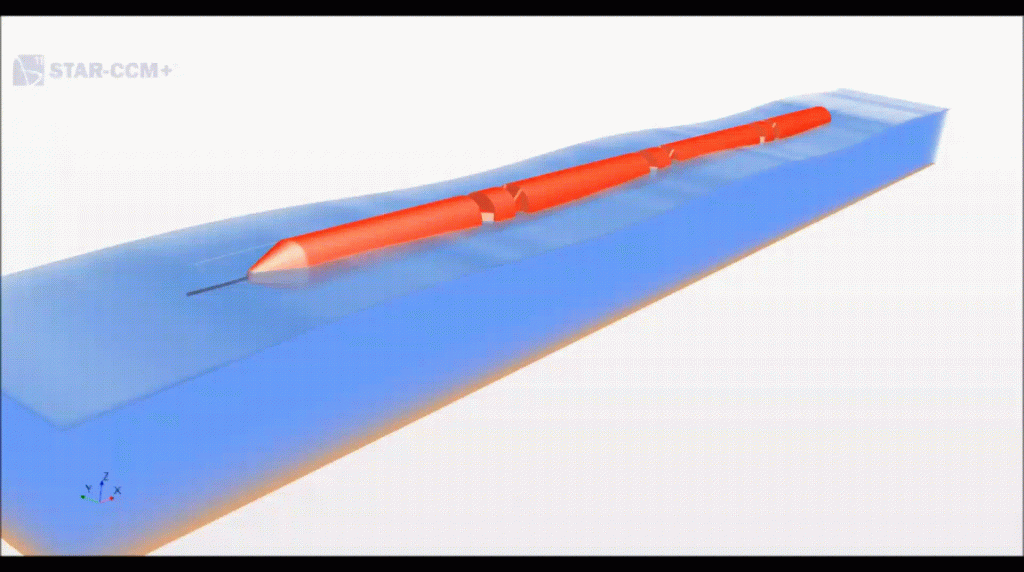

Denizcilik analizleri, gemi ve deniz yapılarının hidrodinamik performansının, deniz koşullarıyla etkileşiminin ve operasyonel verimliliğinin detaylı olarak değerlendirilmesini amaçlar. Simcenter STAR-CCM+ ile gemi direnci, dalga oluşumu, serbest yüzey etkileri, pervane–gövde etkileşimi ve manevra davranışları yüksek doğrulukla analiz edilebilir. Serbest yüzey ve çok fazlı akış modelleri sayesinde gerçek deniz koşulları temsil edilirken, hareketli mesh ve 6-DOF yaklaşımları ile gemi hareketleri zamana bağlı olarak çözülebilir. Bu analizler, daha verimli, güvenli ve çevresel etkileri azaltılmış deniz taşıtlarının tasarlanmasına önemli katkı sağlar.

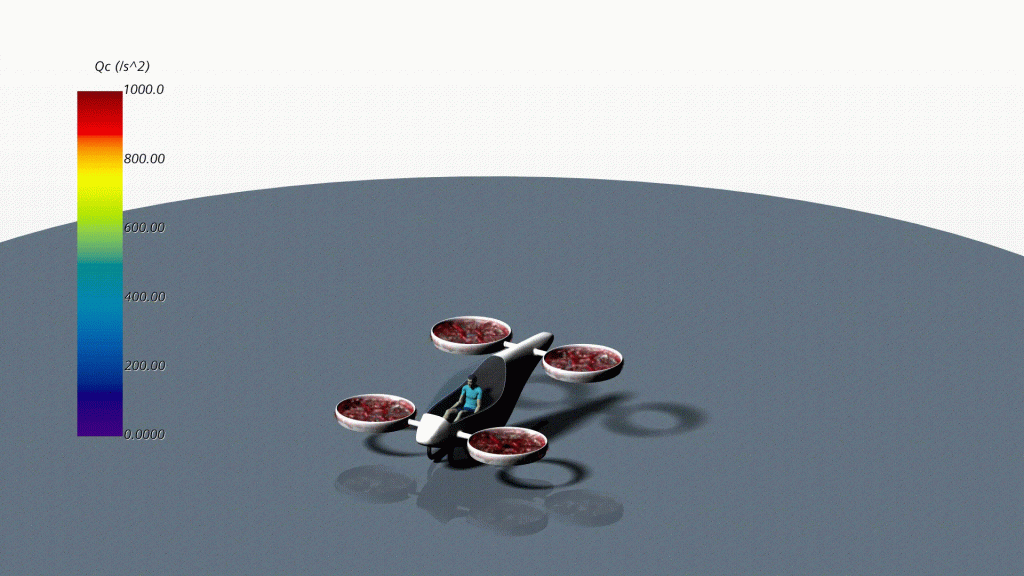

Havacılık

Havacılık uygulamalarındaki analizler, hava araçlarının aerodinamik performansının, ısıl davranışlarının ve operasyonel güvenliğinin detaylı olarak değerlendirilmesini kapsar. Simcenter STAR-CCM+ ile kaldırma ve sürükleme kuvvetleri, akış ayrılması, türbülans etkileri ve yüksek hız rejimlerinde sıkıştırılabilir akışlar yüksek doğrulukla çözülebilir. Hareketli mesh ve çoklu referans çerçevesi yaklaşımları sayesinde kontrol yüzeyleri, rotorlar ve pervaneler gerçekçi koşullar altında analiz edilir. Ayrıca buzlanma, ısı transferi ve çevresel etkileşimlerin modellenmesi ile daha verimli, güvenli ve optimize edilmiş havacılık tasarımlarının geliştirilmesi mümkün olur.
